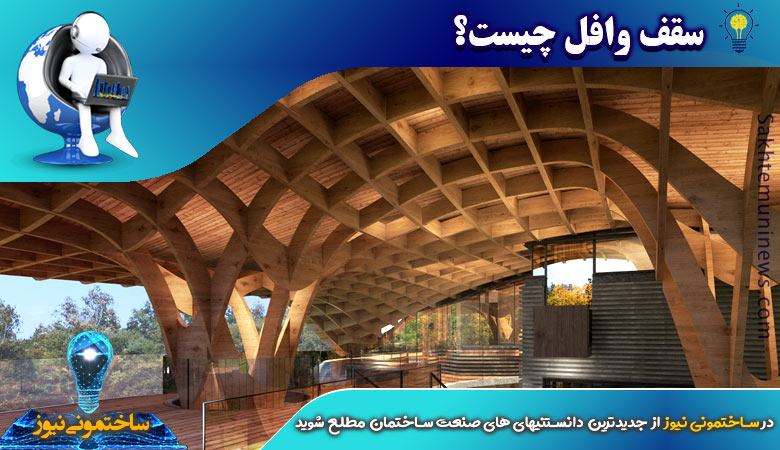

سقف وافل چیست؟

سقف وافل چیست؟ و چه کاربردی دارد؟

سقف وافل چیست؟ سقف وافل سازه ای جدید و مدرن است که بیشترین کاربرد آن برای ساخت سقف های مرتفع (معمولاً با ارتفاع بیش از ۱۲ متر) است.
وافل به وسیله بتن مسلح ساخته می شود و ظاهری شبکه ای و پنجره ای شکل دارد.
این سازه همانطور که از نام آن مشخص است، شباهت ظاهری زیادی به نان وافل دارد و علت نام گذاری آن نیز به دلیل همین شباهت می باشد.
اغلب سقف وافل در فضاهایی استفاده می شود که وزن زیادی به سقف وارد نشده و معمولاً سقف مسطح است.
از جمله فرودگاه ها، ایستگاه های قطار و مترو، سالن ها، نمایشگاه ها و حتی منازل مسکونی و …

جهت مطالعه ادامه مطالب ذیل با ما همراه باشید.

مزایای اجرای سقف وافل

سقف وافل دارای مزیت های زیادی است که موجب جذابیت آن برای سازندگان شده است.
از جمله مزایای آن عبارتند از:

  1. این سقف انعطاف پذیری بالایی دارد و می توان آن را با بتن، استیل و چوب ساخت.
    بتن برای ساختمان هایی مناسب بوده که استحکام زیادی نیاز دارند مانند فرودگاه ها و ایستگاه های قطار.
  2. این نوع سازه برای سقف هایی که در ارتفاع بالا می باشند، وسیع هستند و امکان ستون گذاری برای تحمل بار را ندارد بسیار مناسب است.
  3. تحمل بار در سقف وافل (مشبک) از دیگر شکل‌ ها مثلاً (یک طرفه) بیشتر می باشد.
  4. چشم و نوازی و زیبایی وافل نیز از جمله دلایلی می باشد که علاوه بر استحکام آن می تواند شما را به استفاده از آن مجاب کند.
  5. در برخی مکان ها به علت وجود جمعیت و موارد دیگر، امکان ایجاد لرزش هایی وجود دارد که وافل به علت دو طرفه بودن آرماتور بندی تحمل بالایی در مقابل این لرزش ها دارد.
  6. به علت مشبک بودن این سقف، مصرف بتن آن بسیار کمتر از سایر سازه ها بوده است و بسیار سبک تر از آن ها است.
    بدین ترتیب می تواند یک گزینه بسیار ارزان و مطمئن و مقرون به صرفه باشد.
  7. این سازه سریع و به سادگی اجرا می شود و امکان نظارت مناسب بر روند ساخت آن نیز وجود دارد.
  8. برای اینکه بتوانید سیم های برق، تهویه هوا، لوله کشی ها و … را از وافل عبور دهید،
    می توانید سوراخ هایی در بخش زیرین آن ایجاد کنید و بدون وجود مشکل خاصی از آن استفاده کنید.
سقف وافل چیست؟ | ساختمونی نیوز
مزایا و کاربرد های سقف وافل چیست؟ | ساختمونی نیوز

اصول طراحی سقف وافل

  1. اندازه قالب ها باید طوری انتخاب شود که در هر دهانه، در هر دو جهت حداقل سه قالب قرار بگیرد.
  2. ابعاد دهانه باید طوری باشد که نسبت بعد بزرگ تر به کوچک تر بیشتر از ۲ برابر نباشد.
  3. بار زنده را باید در طراحی به صورت یک نواخت در نظر گرفت و میزان آن نیز بیش از ۲ برابر بار مرده نباشد.
  4. نسبت سختی تیرهای عمود برهم بین ۰.۲ تا ۰.۵ باشد زیرا این نوع دال را باید دو طرفه در نظر گرفت.
  5. میزان خروج از محوریت هر ستون نسبت به ستون های مجاورش در یک محور از ۱۰% طول آن دهانه در راستای همان محور تجاوز ننماید.
  6. نسبت دهانه مجاور در یک راستا نباید بیش از ۱/۳ باشد.

اجزای سقف وافل

  1. قالب وافل
  2. ساپورت افقی یا شمع
  3. اتصال مخصوص پروفیل های افقی
  4. اتصلات قالب ها
  5. پروفیل های مخصوص شاسی کشی افقی
  6. میلگرد

ویژگی قالب های سقف وافل

جنس قالب های وافل از پلاستیک کامپوزیت بوده و بسیار سبک می باشند.
این سبک موجب می شود به سادگی توسط کارگران و نیروی انسانی حمل شوند.
علاوه بر این با تغییر نحوه مونتاژ آن ها می توان سقف را به صورت دال یک طرفه یا دو طرفه اجرا کرد.
نوع پلاستیکی که در این قالب ها استفاده می شود، موجب شده که هنگام جدا سازی از بتن نیازی به چرب کردن آن ها نباشد.
علاوه بر این به سادگی جدا می شوند که همین امر موجب می شود که آسیب نبینند و بتوان مجدد از آن ها استفاده نمود.
آخرین ویژگی مهم آن ها تجدید پذیری و قابلیت بازیافت آن ها است که پس از پایان یافتن عمر آن ها و زمانی که تبدیل به زباله می شوند، می توان آن ها را بازیافت نمود تا آسیب کمتری به محیط زیست برسد.

از این نوع سقف ها می توان در سازه های اسکلت فلزی نیز بهره برد و می توان گفت با توجه به معایب زیاد سقف های عرشه فولادی می توان امتیاز بیشتری به سقف وافل داد.
همانطور که مقاومت کششی بتن توسط آرماتورها تامین می شود، در محل هایی که محل تبرچه ها می باشد، بتن به صورت کامل وجود دارد و آن ناحیه را پر می کند و سایر نواحی که عملاً بتن تحت کشش یا فشار نمی باشد.
به عبارتی زیر تار خنثی، اقدام به حذف بتن آن ناحیه می شود که وزن دال را کاهش داده و این موضوع با قرار دادن قالب وافل در سقف وافل ایجاد می شود.

ویژگی های سقف وافل

  1. نیازی به قالب بندی متفاوت برای تیرها نیست.
  2. معمولاً ضخامت کمی دارد که کمتر از ۱۰۰ میلی متر و بین ۸۵-۱۰۰ می باشد. اما ضخامت دال بتنی ۳ تا۶ برابر این مقدار است. یعنی مقداری بین ۳۰۰-۶۰۰ میلی متر.
  3. فاصله بین آرماتورها معمولاً ۶۰۰-۱۵۰۰ میلی متر می باشد.
  4. این سازه دهانه ای تا ۱۶ متر را نیز ساپورت می کند.
  5. رفتار این سقف در برابر خزش نسبت به دال های معمولی بهتر و مناسب تر است.
  6. سطح زیرین آن ظاهر مناسبی دارد. می تواند به عنصر نمایان، مورد استفاده قرار گیرد.
  7. میلگرد گذاری های دو طرفه، مقدار زیادی از حرکت بار زنده را خنثی می کند.
سقف وافل چیست؟ | ساختمونی نیوز
کاربرد سقف وافل در ساختمان چیست؟ | ساختمونی نیوز

پیشنهاد ما به شما

سقف وافل از زمان های گذشته مورد استفاده قرار می گرفت.
سقف های وافل امروزه متفاوت تر از سقف های دیرین می باشد.
از سقف وافل برای کاهش بار مرده بر روی سازه استفاده می شود و در سازه هایی با دهانه های بلند، این نوع سقف بسیار کارآمد و کاربردی است.
سقف وافل نوعی سقف بتنی بوده که ظاهر شکیل و خوبی دارد و به علت برخورداری از مزایای اقتصادی و فنی زیاد آن، محبوب و مورد استفاده فراوان می باشد.
برای اجرای این سقف از قالب وافل استفاده می شود که وزن مرده سازه را کاهش می دهد و نمای زیبایی در سطح زیرین سقف ایجاد می کند.

ما را از نظرات و پیشنهادات خود بهره مند سازید.
از همراهی شما بزرگواران سپاس گزاریم
تحریریه ساختمونی نیوز
