آشنایی با انواع دریچه کانال

انواع مختلفی دریچه کانال وجود دارد که در این محتوا به صورت کامل آن ها را به شما سروران گرامی معرفی خواهیم کرد.
این محتوا در جهت آشنایی با انواع دریچه کانال تهیه شده است.

جهت بهره‌مندی از محتوای پیش رو لحظاتی با ما همراه باشید

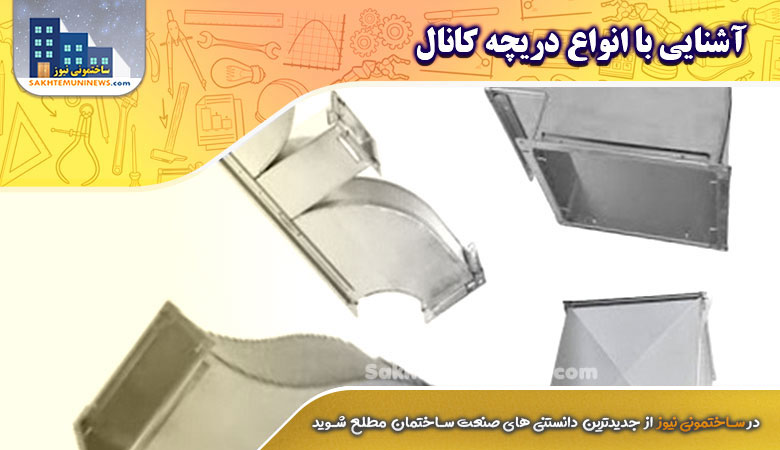

کانال هوا

کانالهای هوا برای هدایت هوای انواع دستگاه های تهویه مطبوعی مانند هواسازها، ایرواشرها، زنت ها، فن کوئل های کانالی، اسپیلت های کانالی، کولرهای آبی و هواکش های سانتریفیوژ مورد استفاده قرار می گیرد.

ساختمان کانال ها

معمولاً از ورقه های فلزی برای ساخت کانال هوا استفاده می شود.
برای برخورداری کانال از استحکام کافی، توجه به مواردی همچون ابعاد، کاربری و شرایط نصب و بهره برداری از اهمیت ویژه ای برخوردار است.
انواع متعددی از اتصالات و درزها برای شکل دادن به کانال هوا وجود دارد.
انتخاب و به کارگیری این اتصالات وابسته به شرایط ابعادی و کاربردی کانال ها می باشد.

سطح مقطع رایج کانال ها

کانال های هدایت هوا از نظر نوع سطح مقطع در دو نوع چهار گوش و گرد و معمولاً با ورق گالوانیزه طراحی و اجرا می شوند.
البته لازم به ذکر است که در برخی موارد خاص از ورق استیل یا آلومینیوم جهت ساخت کانال هوا استفاده می شود.
کانال های گرد دارای راندمان بالاتری نسبت به کانال های چهار گوش می باشند.
ولی به دلیل داشتن قطر بزرگ تر و نبود فضای مناسب مخصوصاً در بالای سقف کاذب واحدها (جهت عبور کانال مدور) در بسیاری از ساختمان ها و مشکلات اجرایی آن، معمولاً استفاده از کانال های گرد کمتر رایج می باشد.
بیشتر در سوله های ورزشی یا کارخانه ها که محدودیت کمتری از نظر ارتفاع سقف وجود دارد مورد استفاده قرار می گیرند.

انواع کانال

تقسیم بندی انواع کانال های هوا از نظر نوع جنس عبارتند از:

1. کانال هوا گالوانیزه
2. فلکسیبل پلاستیکی
3. فلکسیبل فلزی
4. پیش عایق شده

البته لازم به ذکر است که پرکاربردترین کانال ها که امروزه در سیستم های تهویه مطبوع از آن ها استفاده می شود، کانال های گالوانیزه و کانال های پیش عایق می باشند.

محاسبه و طراحی کانال

محاسبه و طراحی صحیح کانال ها از مهم ترین چالش های کارشناسان تاسیسات در پروژه ها می باشد.
انجام محاسبه و طراحی بدون تخصص، محاسبه و تجربه کافی امکان پذیر نمی باشد.

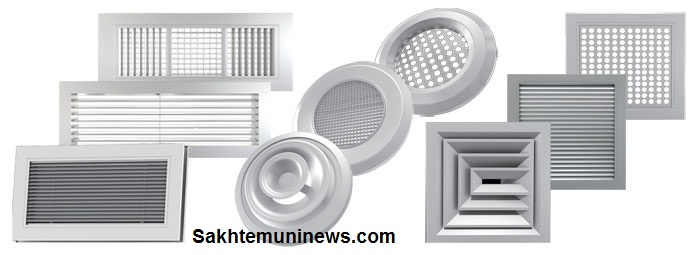

آشنایی با انواع دریچه کانال (دریچه هوا)

دریچه هوا جهت تنظیم فشار یا انسداد هوای خروجی یا ورودی دهانه انشعاب هوا در انواع کانال های هوا به کار می رود.

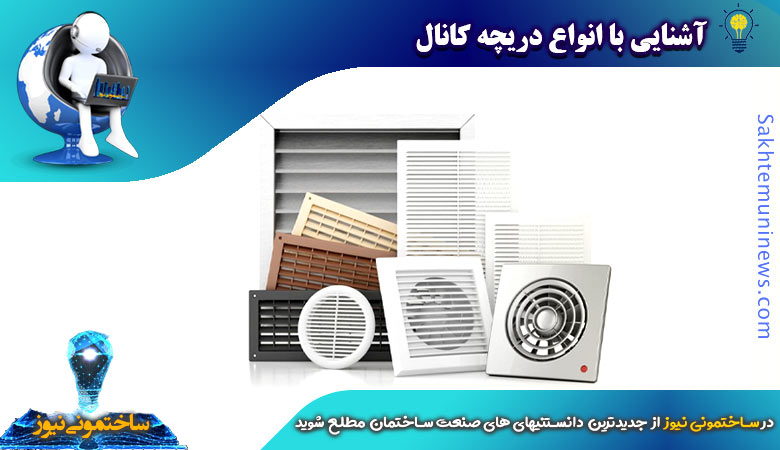

دریچه هوا به طور کلی با چند نوع متریال ساخته می شود:

1. دریچه هوا فلزی (دریچه هوا آلومینیومی، دریچه هوا آهنی)
2. دریچه هوا پلاستیکی
3. دریچه هوا چوبی (ام دی اف)

آشنایی با انواع دریچه کانال فلزی

انواع دریچه کانال فلزی عبارتند از:

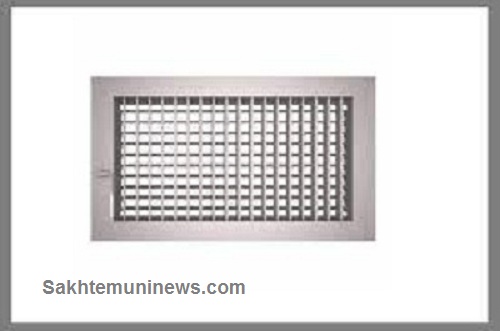

۱- دریچه هوا فلزی آلومینیومی

دریچه هوای آلومینیومی از جمله انواع مختلف دریچه هوا در صنعت تهویه مطبوع می باشد که کاربرد فراوانی دارد.
البته خود این نوع دریچه هوا نیز دارای کاربری های متنوعی می باشد.
دریچه های هوای آلومینیومی دارای فریم و پره های عبور هوا و دمپر از جنس آلومینیوم می باشند.
از جمله دریچه های هوای آلومینیومی می توان به موارد زیر اشاره کرد:

۲- آلومینیومی مشبک

این نوع دریچه هوا دارای ساختاری شبکه ای و به اصطلاح لانه زنبوری می باشد.
به همین دلیل به این نوع دریچه هوا گاهی دریچه هوا مشبک نیز گفته می شود.
زاویه شبکه های دریچه هوا مشبک معمولاً به صورت صفر درجه و به صورت رو به رو زن مورد استفاده قرار می گیرند.
ولی لازم به ذکر است که در صورت نیاز به تقسیم و تعدیل هوا در ۲ یا ۳ و یا ۴ مسیر می باشد.
دریچه هوای مشبک را می توان هم بر روی دیوار و هم روی سقف و یا حتی به صورت تایلی در سقف کاذب تعبیه نمود.

۳- آلومینیومی قوس دار

با توجه به نوع معماری و طراحی داخلی محیط، گاهی اوقات نیاز به انواع دریچه های قوس دار و دکوراتیو موضوعی ضروری می باشد.
دریچه هوای قوس دار معمولاً در طول خود به صورت قوسی طراحی می شوند.
ولی در صورت نیاز دریچه هوا را به صورت عرضی نیز می توان قوس دار تولید کرد.

۳- آلومینیومی گرد

یکی دیگر از دریچه های هوای آلومینیومی، دریچه هوای گرد می باشد.
دریچه های هوای گرد خود به تنهایی دارای زیر شاخه های متعدد و متنوعی می باشند.
دریچه هوای گرد بلندگویی و یا دریچه هوای گرد تخت، از قدیمی ترین و متعارف ترین انواع دریچه هوای گرد می باشد.
بیشترین کاربرد این نوع دریچه هوا در مکان هایی با ارتفاع محدود و یا محل هایی که نیاز به نزول هوا به صورت مستقیم نمی باشد، است.
از دریچه های گرد بلندگویی می توان برای سیستم های رفت و برگشت هوا استفاده کرد.
لازم به ذکر است که سطح رویی و داخلی دریچه هوای گرد بلندگویی با رنگ کوره ای پوشش داده می شود.

۴- گرد مشبک

این نوع دریچه از جمله انواع دیگر دریچه هوای فلزی آلومینیومی می باشد که برای ورود و خروج هوا از مقاطع گرد انشعاب هوا به کار می رود.
دریچه هوای گرد مشبک اغلب برای مواردی که ارتفاع محل دمش هوا از سطح زمین بالا می باشد کاربرد دارد.
همچنین از این نوع دریچه برای مکش هوای محیط بدون هیچ اصطکاک در معبر خروجی از دهانه کانال به کار می رود.

۵- گرد جت نازل

این نوع دریچه برای انتقال مستقیم جریان هوا از داخل کانال هوا به محیط و بر عکس به کار می رود.
دریچه هوای جت نازل بدون هیچ اصطکاک یا مزاحمتی جریان هوا را از خود عبور می دهد.

۶- آلومینیومی تایلی

دریچه های هوای تایلی به طور کلی می تواند شامل انواع دریچه هوا باشد.
از جمله دریچه هایی که می توان از آن ها به صورت تایلی استفاده کرد عبارتند از:

1. دریچه هوای یک، دو، سه و چهار طرفه تایلی
2. مشبک یک، دو، سه و چهار طرفه تایلی
3. چهارگوش ترکیبی به صورت تایلی
4. دریچه هوای گرد ترکیبی به صورت تایلی

۷- دریچه هوای آلومینیومی پادری

این نوع دریچه هوا برای ایجاد تبادل هوای یک حجم بسته با هوای بیرونی به کار می رود.
دریچه هوای پادری دارای دو قاب می باشد که قاب اصلی رو به بیرون و قاب فرعی رو به داخل محیط نصب می شود.
ابعاد دریچه هوای پادری بنا به تناسب و ابعاد درب، متغیر می باشد.
دریچه هوای پادری در رنگ های متنوع به صورت کوره ای پوشش داده می شود.

۸- دریچه هوای آلومینیومی پره z

دریچه هوای پره z نیز به نوعی به منظور تبادل هوایی و دمایی ۲ محیط یا پوشش حفاظتی به صورت دکوراتیو مورد استفاده قرار می گیرد.
از این نوع دریچه قاعدتاً برای سیستم اگزاست یا برگشت هوا در سیستم های مکش هوا استفاده می شود.

۹- دریچه هوای آلومینیومی اتاق عمل

 دریچه هوای اتاق عمل دارای یک فریم در حاشیه دریچه و یک شبکه ی پانچی از ورق آلومینیوم با چشمه یا سوراخ های گرد با قطر کمتر از یک سانت می باشند.
دریچه هوای اتاق عمل چون به عنوان وسیله هوا رسانی به محیط اتاق تمیز استفاده می شود، عموماً در قالب یک مجموعه شامل فیلتر باکس و همچنین دمپر تنظیم هوا مورد مصرف قرار می گیرد.

۱۰- دریچه هوای آلومینیومی خورشیدی

دریچه هوای خورشیدی جهت هوا رسانی به اتاق های تمیز (کلینروم ها) تولید و به کار برده می شود.
دریچه هوای خورشیدی باعث تعدیل هوای خروجی به اتاق های تمیز در مدار دایره ای شکل با قالب های متنوع می شود.

۱۱- دریچه هوای آهنی

دریچه هوای آهنی از ورق روغنی با ضخامت نیم میلی متر با پوشش رنگ کوره ای ساخته می شود.

با مطالعه محتوای آشنایی با تهویه مطبوع نیز اطلاعات بیشتری درباره انواع سیستم تهویه و خنکسازی میتوانید کسب نمائید.

پیشنهاد ما به شما

این مقاله جهت آشنایی بیشتر شما سروران گرامی جهت آشنایی با انواع دریچه کانال بود.
با توجه به نکات گفته شده دقت داشته باشید که با توجه به فضای مورد نظر از دریچه مناسب آن استفاده کنید.
